介绍不锈钢反应釜电磁加热线圈的绕制方法

  用过电磁加热器产品的用户都知道,其系统由两部分组成:电磁控制器和加热圈。电磁控制器将工频交流电整流、滤波、逆变成5~40KHz的高频交流电,通过连接线接到电磁线圈上,高频交流磁场透过保温材料作用于金属管道,使金属管道自身发热。将温控器反馈的控制信号直接输入到电磁控制器,或者PLC直接控制电磁加热控制器工作。
  那么不锈钢反应釜电磁加热线圈绕制方法如下:
  1、在输油管外部绕着一层20~40mm厚保温棉,再用高温布或者非金属软板包裹好保温棉。
  2、电磁线按统一方向顺时针或者逆时针绕制在已经包裹在输油管的绝缘隔热材料外侧,也可以单独绕制在一个圆形绝缘套筒上,还可以分开绕在两个不同圆形绝缘板套筒上做成开合式线圈(两个套筒之间连接使用串联方式)。
  以上注意两点:电磁加热线圈的实际绕制直径要比被加热输油管大20~40毫米(也就是说线圈距离油管的距离就是保温材料的厚度。当然在具有保温效果的前提下,保温棉的厚度可以尽量选择在10~20毫米之间)。其次要注意整个输油管压实后的厚度要一样,压实后的保温棉厚度应该基本一样。

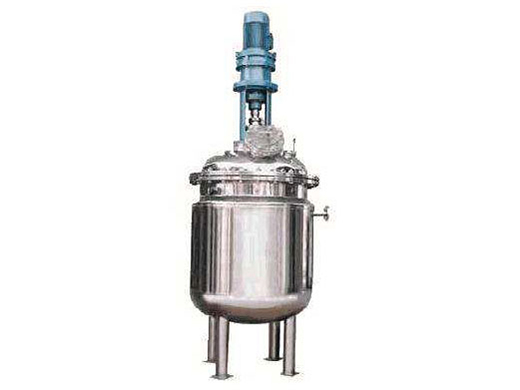

不锈钢反应釜
